如何解决无线系统的干扰问题!

2019年11月25日无线麦克风浏览量:0

干扰分为很多种,我们下面对经常干扰无线话筒的几点做一个简单的描述,让你知道在实际情况下该从何处着手,要注意的是,干扰多数来源于你所使用的无线设备以外,很多时候并不受到你的控制。

如何解决无线系统的干扰问题!

同频干扰

电磁干扰

交调干扰

同频干扰:顾名思义,你所使用的频率有其他的无线信号,因此阻碍了我们无线话筒的信号传播,这种干扰通过接收机的天线进入机器,让我们不能正常的接收无线话筒的信号。

1、 对讲机特别是一些大功率发射器工作的时候,产生的杂散发射特别多。也许它工作的频率不是我们使用的频率,但是由于寄生、谐波等带外发射,则应可能产生一些附带的发射落入我们的使用频率,造成对我们无线话筒的干扰。

2、 其他无线发射仪器、设备、话筒、基站的工作频率也许和我们所使用的频率是一样的。这造成了我们无线话筒信号传播收到影响。

如何解决无线系统的干扰问题!

电磁干扰:一些大功率的仪器设备在工作时会产生大功率的谐波发射或者电磁场,特别在距离很近的情况下。这些无线射频能量会集中在一些电路上。造成无线话筒接收机一部分电路无法工作。比如开关电源、电磁炉,微波炉。无线充电这些都属于能量场的能量聚集。这些设备工作时对周边的电路产生电磁的能量聚集。因此可能受到干扰的东西比较多。比如音频、视频、无线。都有可能受到干扰。甚至单片机都可以受到干扰。这就是为什么手机和航空通讯控制不在一个频段。仍然不让你使用电话和一些设备的原因。想想加油站不让用手机也许更直接。

互调干扰:互调干扰是什么,我们不做过多说明,互调干扰对于接收机来说其实也是同频干扰的一个类型。简单的说,你用的无线话筒越多,产生的互调干扰也就愈多,这种干扰是由我们无线话筒自身产生的,来源于我们话筒的发射。阶交调是对我们损害最大的,假如你两个话筒分别使用800MHZ801MHZ,那么在799和802MHZ频率上就会产生三阶交调的信号,这个信号就有可能影响其他话筒的使用,因此话筒用的越多,干扰越多。但是需要注意的是,互调干扰信号强度都低于正在使用的话筒信号强度.

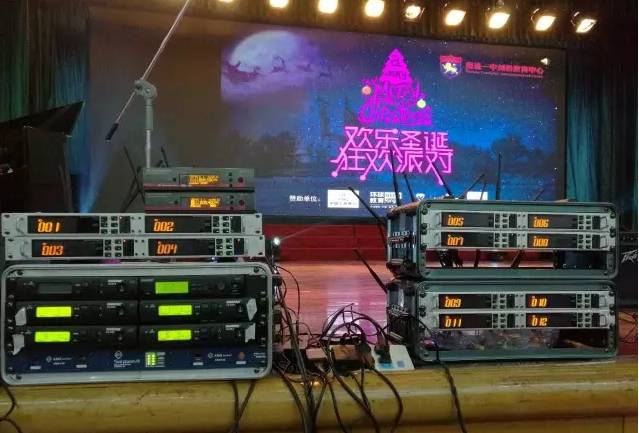

说完这些干扰,我们再说怎么避免。通常我们在使用无线话筒设备时,首先对设备的安装位置进行规划,规划的好处是避开电磁干扰,因此在安装时应该遵守下列原则;

1、 避免与有可能产生强电磁场的设备安装在一起,如微波炉、电磁炉、电动机、发电机等

2、 尽量远离开关电源电路、射频电路、高频脉冲电路,如;LED大屏幕、大功率电台、对讲机、高压发生器、负离子发生器等。特别是LED大屏幕,因内部有数量众多的开关电源,极易影响接收机的工作。

3、 不要与其他设备,特别是有开关电源的设备、发射设备安装在同一个机柜内,比如DVD播放机、点歌机、设备的电源变压器、开关电源等

4、 安装无线话筒时遵循独立的原则,尽量远离其他设备,小型电磁干扰源基本相隔50公分以上就相对安全了,大型干扰源如LED屏幕的话,一般超过5米以上相对安全。

如何解决无线系统的干扰问题!

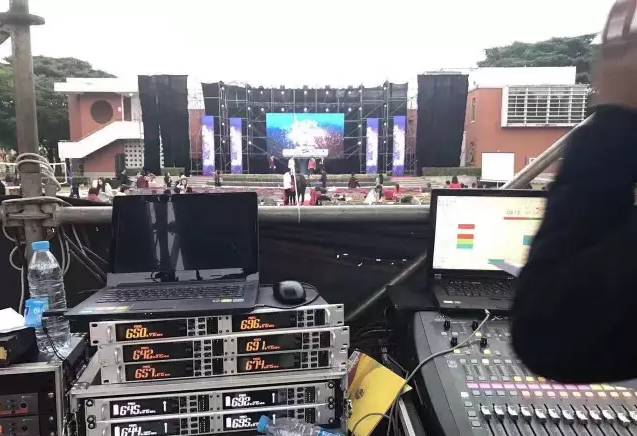

设备安装完毕后,我们要对无线话筒使用的频率进行一个规划,所谓规划,就是布置好我们要使用的频率,避免和其他无关的信号使用相同的频率,以免接收到干扰信号。最简单的办法就是分步打开所有我们要使用的接收机和无线话筒,然后进行统调。步骤如下:

第一步

开启所有话筒与接收机,并匹配好,保证每只话筒和接收机工作连接正常。

第二步

根据编号,关掉1号话筒,观察接收机的RF(射频信号)指示灯,这个指示灯代表是否有信号进入接收机的意思,有的机器指示灯还有强度指示,如森海塞尔的很多机型。如果RF信号灯点亮或者有强度变化,说明有相同频率的无线信号进入接收机。我们不用管这个干扰信号来源于外界还是话筒间的互调干扰。我们对接受频率进行微调,直到RF信号没有。

第三步

保存好新选中的频率,并和话筒匹配连接正常。不要关闭任何话筒,全都处于开机状态。

第四步

关闭2号无线话筒重复第二步第三步直到所有话筒调试完毕

如何解决无线系统的干扰问题!

第五步

按照以上步骤从新检查一遍所有话筒,如发现仍有干扰信号,则对应的话筒筒从新调试一次。一般一遍基本可达到使用要求。经过以上的系统调试,无线话筒基本已经避开所有的来源于天线接收到的无线干扰信号。理论上来说已经可以正常使用了。但是我们仍要注意一种特殊的情况发生,那就是突发性干扰。

(突发性干扰意思就是在我们调试的过程中,这个干扰并不存在,但是当经过一段时间后,某个附近的或者周边的无线设备开启工作,所使用的频率刚好是我们使用的频率。这样就对我们话筒的使用形成了干扰。这种干扰是我们不能预见的,因此我们不能在预先的工作中排除掉。比如自动远程监视、监控设备、定时无线发射设备等。这些设备可能处于不定时或定时发射状态,遇到这种干扰的时候,一般需要立刻关闭话筒接收机,并启用备用话筒。)

对于以上的一些调试方法,可以绝大多数避免干扰的影响,同时很多厂家也利用最新的技术开发了可以一键避免干扰的无线话筒系统,通过一个按键的动作,自动完成所有的调试工作。

如何解决无线系统的干扰问题!

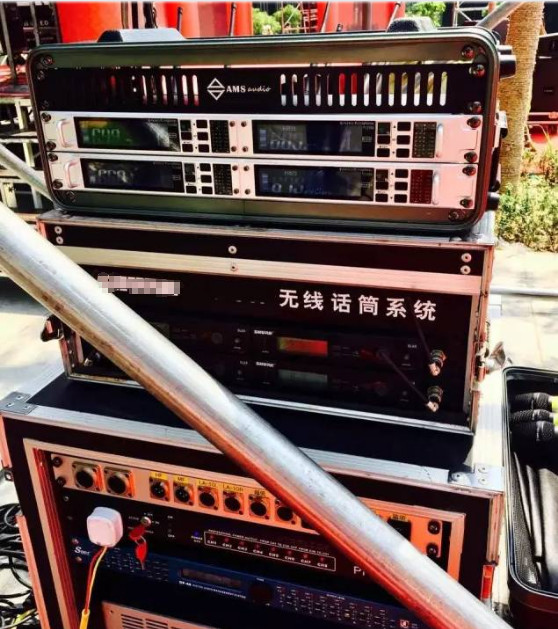

以上我们说了话筒的一些常见干扰和避免的办法。那我们接下来说说一些相关的问题。这些问题其实都是使用无线话筒中常见的,但是由于国内的演出设备租赁行业对于无线音频设备的射频规划工作不是特别重视,而成为技术的薄弱一环。这一点希望国内同行早日国际接轨,团队中配备无线射频工程师。

1、 有时候使用时,接收机输出吱吱啦啦的声音,有时候没有。

这种干扰一是频率干扰。能量不大,但是由于和你使用的频率是相同的。所以你的话筒信号衰弱的时候,干扰信号就能形成影响,无线信号的特性是强的压制弱的,所以这个时候往往是狭路相逢勇者胜。谁的功率大,谁就有优势。

2、 为什么话筒做的发射功率那么小,不可以做大点么?

无线话筒常规的是10-50,最常见的是30毫瓦左右,SHURE-PGX系列的很多是10毫瓦的,UR系列的10-50毫瓦可以调。Sennheiser的XSW系列10毫瓦,Sennheiser的EW系列30毫瓦。AMSAUDIO的TC系列30毫瓦。发射功率根据每个国家的规定有所不同,同样的型号,在不同的国家都被设定成不同的发射功率。并且大功率发射不利于电池的续航,造成使用时间较短。

3、 为什么接收机可以收到一些广播信号?

无线话筒接收机和普通的收音机对讲机接收其实没有本质上的区别,多数采用的是模拟载频发射,如果广播信号落入接收机的接受频率,理论上是可以正常接收的。比如目前很多广播开路频道正好是我们话筒经常使用的频率,并且还不排除一些广播台所产生的交调信号发射或者谐波发射等。

4、 下雨会让无线话筒使用距离变近么?

会的,雨天,由于雨水形成的雨幕对无线信号有衰减作用,因此无线话筒的使用距离会明显感觉变近。

5、 无线话筒选择什么频率的好?

现在主流的无线话筒都采用U段工作,500-850左右。部分大品牌已经生产G段(1000-2400MHZ)的话筒,国内厂家多数生产700-850MHZ左右的话筒。V段机器是上一代的产品,现在很少作为演出使用。选择什么频率的话筒好,要先说说话筒中的高低频率。射频工作有个特性,频率越高。越趋于光的特性。越低越趋于声音的特性。高频直射性好,直线传输,频率带宽占用比较少。低的话绕射性好,容易绕来绕去,这也说明了为什么远距离通讯都用短波。

近距离用的都是高频。远距离使用低频。所以当我们话筒使用更高频率的时候,很容易受到任何一点点环境变化的影响,哪怕你挥挥手,都有可能造成短暂的丢失信号,因此用更高频率传递的话,距离是一个很大的问题。我们可以参看森海的最新款的2.4GHZ产品,他推荐你使用的是会议教堂的演讲类的,没有推荐你做演出。而更低频段工作时,更容易受到干扰,因为目前低频段的无线环境很复杂,干扰源非常多。所以低频段比较危险。

但是以上几点都不作为你选择话筒频率的依据,因为以上的原因虽然真实存在,但是实际使用中,在目前的500-850频段内。高和低对使用者来说影响不是特别明显。频率选择主要还是看自己目前已有的话筒都是哪些频段,目前所在城市的开路广播有哪些频段。针对以上的频段。选择尽量避免重复的频率。

6、 无线话筒为什么断频,怎么区分现象?

断频是无线话筒工作中经常遇到的一个问题,简单的来说就是无线话筒与接收机失去连接以后的现象称之为断频。断频现象是一个综合表象,无线话筒与接收机的任何问题都可能造成断频,因此不能说断频一定是干扰造成的。干扰断频,接收机收到干扰,造成无法正常接收话筒信号,因此断频,一般可以通过关闭无线话筒查看接收机的RF信号指示来判断,如果有干扰则信号指示灯点亮。距离断频,无线话筒超出接收机接收信号的范围,造成断频。这种断频可通过控制无线话筒使用范围来排除。安装错误断频,这种断频往往在实际使用中,使用距离明显小于常规的使用距离。常见于使用了不对的安装机柜,或将设备安装在不对的场地,要注意接收机的天线应该完全暴露出来,并且两只天线成V字形角度。整个接收机天线要与人群,与话筒之间尽量避免障碍物。

7、 彩排的时候好的,正式演出的时候话筒就有干扰或者断频。

首先要区分故障属于哪一种,一般彩排时,无线话筒都开机试过,然后正式演出了,无线话筒使用一会就发现各种问题。而这些问题在现场中因为不能二次调试,往往让人手忙脚乱无所适从。

多只无线话筒出现吱吱啦啦的杂声,甚至有的话筒根本没有声音,有时候甚至分不清楚到底哪台话筒出现杂音。

这种情况一般是话筒的互调干扰造成的,由于没有进行统调,正式演出后,随着话筒顺序打乱,以及数量增多或变化,话筒的互调干扰问题显现出来,造成了部分话筒不能工作,这种情况临时很难排除。一般是关闭一些话筒,不要使用。

所以演出前应该对话筒统调。这种情况接收机距离舞台越近越明显,特别是在舞台侧面。或者使用了天线放大器的时候。(接收机距离舞台近是正确的,但是在系统没有统调的时候,互调干扰信号因为距离接收机近,更容易进入接收机)

无线话筒某一只出现杂音或者没有信号。

这种情况可能是这套话筒受到同频的突发性干扰,一般只需要关闭话筒,然后调整接收机频率。观察信号,避开干扰,从新匹配话筒就可以了,但是此套从新匹配的话筒建议作为备用话筒。因为极有可能和最早统调的其他话筒形成互调干扰。

无线话筒距离变近了,甚至掉频严重。并且很多套话筒都是这样。

这种情况很多发生在接收机在舞台对面,中间保留了很大的观众区的时候。一般接收机在舞台侧面的时候很少发生。

因为彩排时,话筒与接收机之间没有观众,因此信号的传递相对来说比较正常。正式活动时,话筒和接收机之间聚集大量人群,而人70%是水。水对无线信号传播。特别是U段无线信号起到了严重的阻隔作用。所以距离就变近容易掉频。

正确方法是将接收机放在舞台附近、或者将接收机放置到高于人群的位置,有必要时可以使用天线分配系统来提高无线信号的接受效果。
