Clearcom AC-701电话耦合器

2018年05月23日电话耦合器浏览量:0

AC-701电话耦合器能将Clear-Com系统同各种其他通信系统和其他的有线和无线电话的通话系统连接。AC-701提供内置测试音调和平衡电路,设置快捷而方便。 您可以在前面板插入一个标准Clear-Com耳机,启动后听取测试音。 前面板还能控制传输和接收,来调整Clear-Com系统以及其他系统的级别。这些控制至少可提供10分贝的增益。

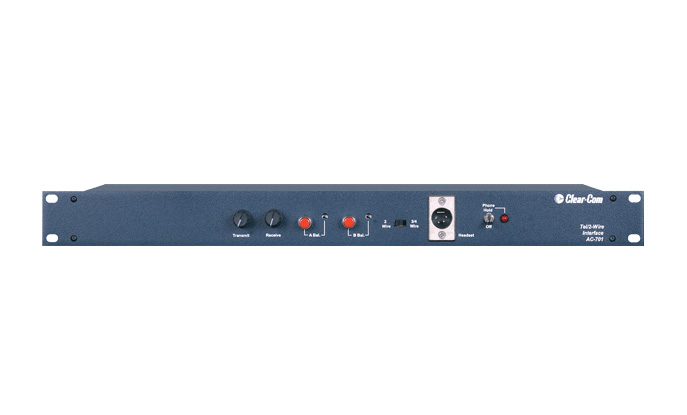

Clearcom AC-701电话耦合器

双线模式电
在双线模式下,可以通过AC-701将 Clear-Com通话系统直接连接到电话线。你可以拨打或接听电话,然后挂断。工作在两线模式时,AC- 701可以设置为高阻抗( 600欧姆)或低阻抗( 16欧姆;如莲花或DAVEN )。

在三线模式下,AC- 701外部耳机插孔,可以连接到电视耳机插孔,摄像机控制单元,或其他耳机系统。

四线模式
在四线模式下,AC-701可以连接到所有摄像机通话以及其他通话系统的四线接口。

简单互联
AC- 701安装在一个标准19 英寸机架上, 高4.445厘米。通过Clear-Com系统标准双芯麦克风电缆供电。背板提供了5路接线柱可以同接口系统快速有效的建立连接。

特点
2、3和 4线系统通用接口
平衡电路
耳机测试接口
发送和接收增益控制
隔离变压器
机架空间最小
简单互联
自保线圈电路保证通话
由Clear-com电缆供电

规格

2线模式
电缆到专线系统的频率响应:100 -3 KHz ± 3dB
专线系统到电缆的频率响应: 100 -14KHz ± 3dB
输出阻抗: < = 600欧姆
最大输出电平: > = 8dBu

3 / 4线模式
电缆到专线系统的频率响应:100 -3 KHz ± 3dB
专线系统到电缆的频率响应: 100 -15KHz ± 3dB
输出阻抗: < = 600欧姆
最大输出电平: > = 8dBu

电源
输入电压范围: 20至30伏直流电

背板
对讲机: ( 1 )XLR – 3F
四线: ( 4 )接线柱

前面板
耳机: ( 1 )XLR – 4M
前面板的控制和指标
( 1 )通话保持开关
( 1 )通话保持指示
( 1 ) 2线 4线模式切换
( 2 )线性平衡开关
( 1 )接收电平控制
( 1 )传输级别控制

环境: 32 - 122 ° F(0-50°C)
尺寸(宽x高x深) : 19 “ × 1.75 ” × 7.5 “(483 mm x 44.5 mm x 190.5 mm)

重量:2.35镑
